寄存器

通用寄存器

ARM64包含31个64bit寄存器，记作x0~x30
每个通用寄存器的低32bit可直接访问，记作w0~w30，例如x7的低32bit为w7

• x0：存储函数返回值、传递函数参数和临时存储变量
• x1~x7：用于传递函数参数和临时存储变量
• x8：间接结果寄存器，传递间接结果的地址，例如函数返回大型结构体时，由x8传递结构体地址
• x9~x15：父函数负责保存的临时寄存器，子函数可以任意修改
• x16 & x17：即IP0和IP1，作为临时寄存器用于函数内部的临时计算
• x18：保留给平台ABI（应用程序二进制接口）的寄存器，若平台没有给x18分配特殊用途则可作为普通临时寄存器使用
• x19~x28：子函数负责保存的临时寄存器，若子函数需使用，则必须负责在使用前保存其中的值，并在退出前恢复。父函数可以假设其在调用子函数前后不变
• x29：帧指针寄存器FP（Frame Pointer），指向当前函数栈帧的位置
• x30：链接寄存器LR（Link Register），存储函数调用和异常处理结束后需返回到的位置

函数调用

函数栈帧总是在对应函数内部自行创建、管理，而不是依赖父函数创建

Step1：建立栈帧 & Step2：保存现场（函数起始处）

stp x29, x30, [sp, -16]!
mov x29, sp

含义为：

1. sp = sp - 16 ARM64指令集中栈向下增长，分配16字节栈空间。16字节对应两个寄存器中值的长度
2. *(sp) = x29 保存调用前x29的值
3. *(sp + 8) = x30 保存调用前x30的值
4. x29 = sp 更新x29中保存的当前函数栈帧

Step3：恢复现场（函数返回前）

ldp x29, x30, [sp], 16
ret

含义为：

1. x29 = *(sp) 读取调用前x29的值
2. x30 = *(sp + 8) 读取调用前x30的值
3. sp = sp + 16 退栈
4. ret 返回到父函数

编译器处理函数调用时，常采用延迟栈帧初始化（Lazy Stack Frame Setup）优化。函数进入时不立刻建立栈帧，直到发现需要栈帧时才建立（有数组/大对象变量、寄存器数量不足、调用子函数、需要取地址等情况），从而减少指令数和内存I/O、提高分支性能。

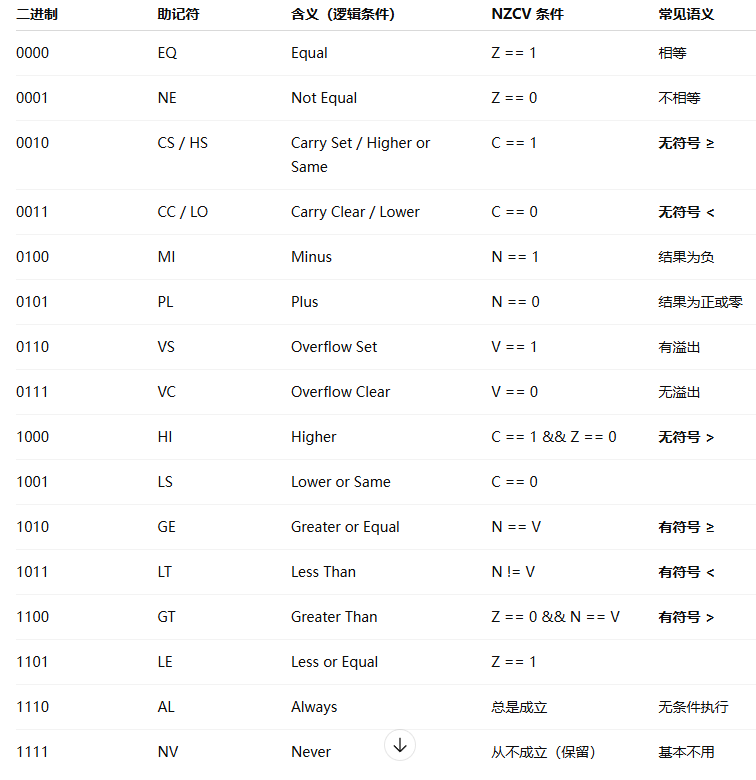

ARM条件码/NZCV标志位

ldr：Load Register

将数据从内存加载到寄存器中

ldr{<size>}{<cond>} <Rt>, [<Rn>, <offset>]{!}
ldr{<size>}{<cond>} <Rt>, [<Rn>], <offset>

• <size>：B（字节）、H（半字）、SB（有符号字节）、SH（有符号半字），默认字（32位）
• <cond>：条件执行后缀，如EQ，NE。
• <Rt>：目标寄存器
• <Rn>：基址寄存器
• <offset>：立即数、寄存器或移位寄存器
• !：可选是否写回基址寄存器

示例

• 基址寻址：LDR R1, [R0] 从R0指向地址加载数据
• 基址+偏移：LDR R1, [R0, #8] 从 R0+8 地址加载数据，R0 不变
• 前变基寻址：LDR R1, [R0, #4]! R0 = R0 + 4 后加载数据
• 后变基寻址：LDR R1, [R0], #4 加载数据后 R0 = R0 + 4
• 数据类型扩展：
  • LDRB R1, [R0] 无符号字节
  • LDRH R2, [R0] 无符号半字
  • LDRSB R3, [R0] 有符号字节
  • LDRSH R4, [R0] 有符号半字

str：Store Register

将寄存器中的值写入内存中的指定地址，与ldr对应

STR{<size>}{<cond>} <Rt>, [<Rn>, <offset>]{!}
STR{<size>}{<cond>} <Rt>, [<Rn>], <offset>

• {<size>}：可选的数据大小指定符，同ldr
• {<cond>}：可选的条件码后缀，同ldr
• <Rt>：源寄存器，其值将被写入内存
• <Rn>：基址寄存器，其值是内存访问的基地址
• <offset>：偏移量。立即数、寄存器或移位寄存器
• {!}：可选是否写回基址寄存器

cbz & cbnz：Campare and Branch if (Not) Zero

若寄存器的值为零/不为零，则跳转

cbz <Rt> <Label>
cbnz <Rt> <Label>

• <Rt>：目标寄存器
• <Label>：跳转标签

cmp：Compare

比较寄存器中或立即数的值，更新条件标志位。其后常使用beq、bne等指令进行条件跳转。

cmp <Rt1> <Rt2>
cmp <Rt1> #<imm>

• <Rt1> <Rt2>：存储进行比较的值的寄存器
• #<imm>：进行比较的立即数，0~4095

ccmp：Conditional Compare

根据条件对寄存器值和立即数进行比较，并更新条件标志位

ccmp <Xn|Wn>, #<imm>, #<nzcv>, <cond>

• <Xn|Wn>：参与比较的寄存器。
• #<imm>：立即数，用于与寄存器值比较。
• #<nzcv>：指定的标志位值。
• <cond>：条件码，决定是否执行比较。

若条件成立，则计算寄存器值与立即数的差值，更新条件标志位；
若条件不成立，则直接将标志位设置为#<nzcv>的值

stp：Store Pair

将两个通用寄存器的中的值同时存储到内存中。写入内存时，stp自动计算偏移量，将两个值存入连续的内存地址中。

stp <Wt1>, <Wt2>, [<Xn|SP>{, #<imm>}]{!}
stp <Xt1>, <Xt2>, [<Xn|SP>{, #<imm>}]{!}

• <Wt1>&<Wt2> ：两个要存储的32位通用寄存器
• <Xt1>&<Xt2> ：两个要存储的64位通用寄存器
• [<Xn|SP>] ：存储的目标内存地址
• #<imm> ：可选的偏移量
• ！：存储的目标内存地址在SP中时可选，在存储前更新SP寄存器

ldp：Load Pair

与stp对应，从内存中加载两个通用寄存器的值。自动计算读取时的偏移量。若指令读取SP中的值且提供了立即数，则会在读取后更新SP寄存器的值

ldp <Wt1>, <Wt2>, [<Xn|SP>{, #<imm>}]
ldp <Xt1>, <Xt2>, [<Xn|SP>{, #<imm>}]

• <Wt1>&<Wt2> ：两个要存储的32位通用寄存器
• <Xt1>&<Xt2> ：两个要存储的64位通用寄存器
• [<Xn|SP>] ：存储的目标内存地址
• #<imm> ：可选的偏移量

ret：Return

从函数或过程返回，基本原理是将寄存器（通常是x30）中的值加载到PC中

ret {xn}

• x_n：可选的寄存器，默认为x30。

sub：Subtraction

减法运算

sub{<cond>}{s} <Rd>, <Rs|imm>, {<Rs|imm>}

• <cond>：可选条件码
• <s>：可选是否更新条件标志位，subs更新标志位
• <Rd>：目标寄存器，将存储运算结果
• <Rs|imm>：两参数时，将寄存器/立即数/寄存器移位操作作为减数；三参数时为被减数
• {<Rs|imm>}：三参数时指定减数

示例

sub Rd, Rn          ;//Rd -= Rn
sub Rd, Rn, #imm    ;//Rd = Rn - imm
sub Rd, #imm        ;//Rd -= 立即数
sub Rd, Rn, Rm      ;//Rd = Rn - Rm
